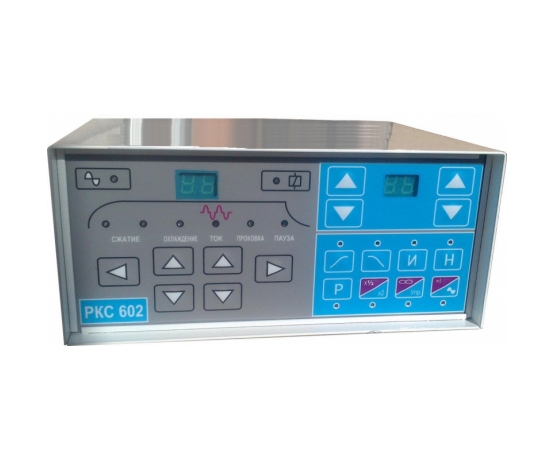

Регулятор контактной сварки РКС-602

Регулятор контактной сварки РКС-602

Регулятор обеспечивает:

Управление силовой коммутационной аппаратурой (тиристорным контактором).
Управление одним электропневматическим клапаном привода сжатия электродов.
Работу машин в одиночном цикле и в автоматическом режиме (цепь запуска должна быть замкнута), при этом выдержка времени позиции "предварительное сжатие" из последующих циклов исключается. В автоматическом режиме имеется возможность задать число сварочных циклов, по достижению которого цикл остановится.
Стабилизацию действующего значения сварочного тока при колебаниях сетевого напряжения в пределах 380-10+5% В (±3%). Стабилизация может быть отключена.
Автоматическую настройку на коэффициент мощности Cos φ с запоминанием полярности последней полуволны сварочного тока.
Регулирование величины сварочного тока в пределах 30-100% от его полнофазного значения.
Плавное нарастание переднего фронта первого импульса сварочного тока (модуляцию) и спад сварочного тока.
Дискретный отсчёт шестипозиционного сварочного цикла в периодах и полупериодах сетевого напряжения.
Импульсную сварку с чередованием позиций "ток" и "охлаждение".
Цифровую индикацию вводимых параметров.
10 программ, хранящихся в энергонезависимой памяти.

Пределы регулирования длительности позиций сварочного цикла, периодов (полупериодов) сети:
Предварительное сжатие: 1-99
Сжатие: 1-99
Проковка 1: 1-99
Проковка 2: 1-99
Ток 1: 1-99
Интервал: 1-99
Пауза: 1-99
Напряжение питания клапанов, B: 24.00

Параметр импульса включения тиристоров:
Амплитуда, В: 20±5
Длительность, мкс: 200±100
Потребляемая мощность (не более), ВА: 60.00

Габаритные размеры (ДхШхВ), мм: 225х180х100

Масса (не более) , кг: 3.20
